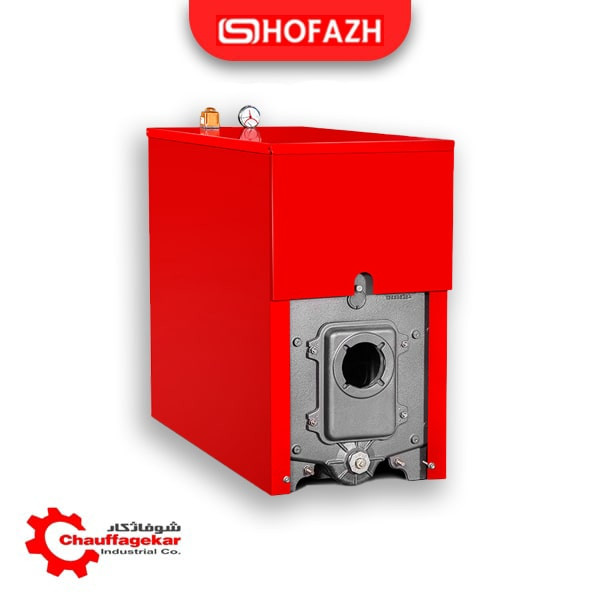

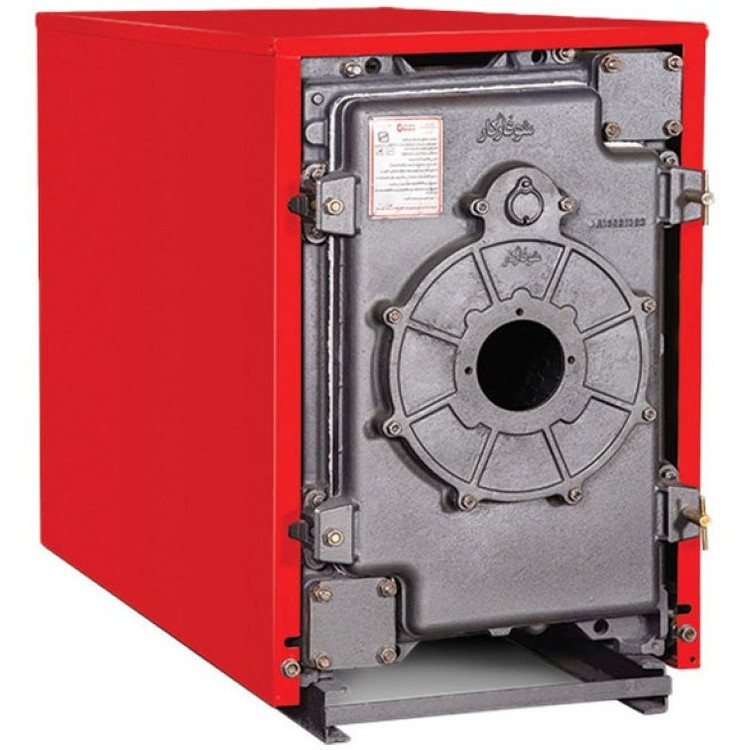

دیگ چدنی توربو شوفاژکار

بویلر شوفاژکار از خوشنام ترین و با سابقه ترین محصولات این شرکت می باشد که به عنوان راه حل مناسب برای تجهیز سیستم های حرارت مرکزی ساختمان های کوچک ومتوسط از دهه ۱۳۶۰ در کشور مورد استقبال گسترده قرار گرفته است.
دیگ شوفاژکار از جنس آلیاژ چدن آتش خوار و به صورت پره ای تولید می گردند و در برابر اکسید شدن و عوامل شیمیایی تاثیر گذار بر سطح و همچنین عوامل محیطی مانند رطوبت هوا و میعانات حاصل از احتراق ، مقاوم می باشند و دارای قدرت انتقال حرارت خوبی هستند.

مشخصات عمومی

• تعداد پره: ۸ تا ۱۵
• ظرفیت حرارتی: ۲۴۳،۰۰۰ تا ۵۶۰،۰۰۰ کیلوکالری بر ساعت
• حداکثر فشار کاری مجاز: ۴ بار
• حداکثر دمای کاری مجاز: ۱۰۵ درجه سانتیگراد
• نوع سوخت: گاز طبیعی یا گازوییل

ویژگی‌ها دیگ شوفاژکار

• حداکثر انتقال حرارت در روند احتراق به دلیلگذر شعله و دود از سه پاس
• ایجاد توزیع مناسب گردش آب درکلیه پره ها و جلوگیری از اختلاف دما در نقاط مختلف دیگ به واسطه وجود لوله آب پخش کن در دیگ
• امکان تعبیه نخ نسوز (یا خمیر درز گیری ) در فضای بین پره ها جهت دودبندی دیگ
• وجود فین های متعدد در سطح داخلی محفظه احتراق و پاس ها جهت افزایش چشمگیر سطوح حرارتی نسبت به دیگ های یکپارچه
• سپر حرارتی جهت جلوگیری از برخورد شعله با پره ها
• استفاده از چدن آتش خوار با ترکیبی جهت محافظت در برابر خوردگی و شوک حرارتی
• ایزولاسیون کامل روپوش جهت به حداقل رساندن روند اتلاف حرارت
• شاسی فلزی متناسب با انبساط و انقباض ناشی از تغییرات دما
• طراحی بصورت تک پره های قابل مونتاژ در موتورخانه به منظور سهولت حمل و نقل
• سهولت سرویس و هزینه تعمیر و نگهداری پایین

موارد مصرف و کاربرد

• برج ها و ساختمان های بلند مرتبه
• کارخانه جات و ادارات
• بیمارستان ها و مراکز خدماتی
• ورزشگاه ها و مراکز ورزشی و تفریحی
• استخر ها

جدول اطلاعات فنی دیگ شوفاژکار توربو

مزایای دیگ های آبگرم چدنی پره ای نسبت به دیگهای فولادی یکپارچه :

• قیمت و گارانتی مناسبتر دیگهای چدنی نسبت به دیگهای فولادی دارای استاندارد
• امکان تعویض پره آسیب دیده دیگ و تعمیر راحت تر آن نسبت به دیگهای یکپارچه فولادی
• ابعاد کوچکتر دیگ چدنی و حمل و نقل آسان به دلیل امکان جدا شدن پره های دیگ از یکدیگر

جنس دیگ شوفاژکار:

جنس دیگ از چدن مخصوص آتشخوار مقاوم در مقابل حرارت، استهلاک، زنگ زدگی و خوردگی در مقابل مواد شیمیایی،  شعله، اسیدهای ناشی از گوگرد سوخت و آب بوده و بدلیل جنس یکسان بدنه، خوردگی ترموکوپل (دو فلزی) در این دیگها وجود ندارد. متریال این دیگ ها در مقابل عوامل فوق و کار در نقاط مرطوب هرگز پوسته نکرده و اکسید نمی شود و لایه گرافیت، آن را محافظت می نماید.

کارکرد دیگ شوفاژکار توربو :

دیگ شوفاژکار علاوه بر استفاده در موتورخانه های حرارت مرکزی جهت تولید گرمایش محیط و آب گرم بهداشتی، برای تغذیه ژنراتور چیلر جذبی تک اثره نیز استفاده کرد.

مقاومت بدنه و فشار کاری :

ضخامت بدنه دیگ ۶ میلیمتر بوده و کلیه قسمت های آتشخوار با فین های برجسته جهت فشار کار ۴ بار و ۱۰۵ درجه سانتیگراد حرارت و افزایش سطوح جذب حرارت تقویت شده است. فشار تست هیدرولیک ;دیگ ۸ بار ;و تست مخرب آن ۳۰ بار ;می باشد.

آلودگی بسیار کم :

طراحی عبور سه پاس گازهای حاصل از احتراق بصورت چرخشی در تماس با سطوح مضرس فین دار، احتراق کامل و جذب مستقیم حرارت در کانال های دیگ و افت تدریجی درجه حرارت شعله، میزان ;NOX تولیدی توسط مشعل های اتمسفریک را به کمتر از استاندارد مجاز کاهش می دهد.

عواملی که باعث افزایش طول عمر دیگ شوفاژ چدنی می گردد (در دیگ هایی که بیش از ۳۰۰ هزار کیلوکالری بر ساعت قدرت گرمادهی دارند):

• ضخامت یکسان و پیوسته بدنه ریخته گری شده دیگ شوفاژچدنی
• تنظیم بودن شعله مشعل (آبی سوز بودن و جریان طولی مستقیم شعله مشعل در دیگ)
• طول مناسب محفظه احتراق دیگ و عدم برخورد د ائمی شعله به پره های عقب یا میان دیگ شوفاژ چدنی
• انتخاب صحیح مشعل با ظرفیت محاسبه شده گرمایش (قدرت گرمایش مشعل حداکثر ۲۰% بیشتر از ظرفیت دیگ )
• استفاده از سختی گیر رزینی مناسب با حجم آب در گردش سیستم گرمایشی و یا نصب رسوب زدا روی لوله های موتورخانه در سایز و تعداد کافی
• آب بندی مناسب پره های دیگ چدنی شوفاژ در هنگام نصب و عدم وجود فشار آب زیاد (تعداد طبقات خیلی زیاد )روی فشار آب درون دیگ نامطلوبی دارد.
• انتخاب ظرفیت مناسب دیگ حرارت مرکزی ساختمان به نحوی که حتی در سردترین ایام سال ، جهت تامین گرمایش و آب گرم ساختمان ، دیگ حرارت مرکزی ملزم به کارکرد مداوم و بدون وقفه نباشد .

حمل و نقل :

به دلیل پره ای بودن بویلر توربو ، حمل و نقل دیگ به راحتی انجام شده و قابلیت نصب در موتورخانه را می یابد. همچنین به دلیل این قابلیت ، می توان دیگ را در مراحل اتمام عملیات ساختمانی در محل موتور خانه به راحتی نصب نمود و از صدمه رسیدن به دیگ در حین ساخت ساختمان پیشگیری کرد. حمل و نقل از طرف شرکت صنعتی شوفاژکار به سراسر کشور رایگان می باشد.

گارانتی دیگ شوفاژکار توربو :

• ۱۰ سال ضمانت و خدمات پس از فروش شرکت شوفاژکار

نصب به صورت رایگان توسط شرکت شوفاژکار انجام می گردد.

در سایت تخصصی تاسیسات حرارتی و برودتی شوفاژ (SHOFAZH.COM) ، اطلاعات و قیمت های تضمین شده دیگ های موتورخانه با گارانتی اصل جهت برخورداری شما ارائه گردیده است.

مشخصاتدیگ چدنی شوفاژکار توربو

• • برند

    شوفاژکار

• سری مدل

  توربو

• ظرفیت حرارتی دیگ

  ۲۴۳،۰۰۰ تا ۵۶۰،۰۰۰ کیلوکالری بر ساعت

• تعداد پره

  ۱۰ پره, ۱۱ پره, ۱۲ پره, ۱۳ پره, ۱۴ پره, ۱۵ پره, ۸ پره, ۹ پره

• حداکثر فشار کاری مجاز (bar)

  ۴

• قطر دهانه دودکش دیگ (mm)

  ۳۰۰, ۴۰۰

• نوع سوخت مصرفی

  گاز طبیعی (گاز شهری), گازوییل
