دیگ سوپر ۴۰۰ شوفاژکار

بویلر سوپر ۴۰۰ شوفاژکار یکی دیگر از خوشنام ترین و با سابقه ترین محصولات این شرکت می باشد که به عنوان راه حل مناسب برای تجهیز سیستم های حرارت مرکزی ساختمان های کوچک ومتوسط از دهه ۱۳۶۰ در کشور مورد استقبال گسترده قرار گرفته است.
این نوع بویلر از جنس آلیاژ چدن آتش خوار و به صورت پره ای تولید می گردند و در برابر اکسید شدن و عوامل شیمیایی تاثیر گذار بر سطح و همچنین عوامل محیطی مانند رطوبت هوا و میعانات حاصل از احتراق ، مقاوم می باشند و دارای قدرت انتقال حرارت خوبی هستند.

مشخصات عمومی

تعداد پره: ۵ تا ۱۲
ظرفیت حرارتی: ۱۱۸،۷۰۰ تا ۳۱۳.۸۰۰ کیلوکالری بر ساعت
حداکثر فشار کاری مجاز: ۴ بار
حداکثر دمای کاری مجاز: ۱۰۵ درجه سانتیگراد
نوع سوخت: گاز طبیعی یا گازوییل

مدل دیگ	ظرفیت حرارتی (kcal/hr)	عرض (cm)	ارتفاع (cm)	طول (cm)	قطر دودکش (cm)	وزن (kg)	قیمت
۵ پره	۱۱۸,۷۰۰	۷۸	۶۳	۹۲	۳۰	۳۷۰
۶ پره	۱۴۶,۲۰۰	۷۸	۶۳	۱۰۳	۳۰	۴۲۷
۷ پره	۱۷۴,۵۰۰	۷۸	۶۳	۱۱۵	۳۰	۴۸۱
۸ پره	۲۰۲,۱۰۰	۷۸	۶۳	۱۲۶	۳۰	۵۳۵
۹ پره	۲۲۹,۶۰۰	۷۸	۶۳	۱۳۸	۳۰	۵۹۷
۱۰ پره	۲۵۸,۰۰۰	۷۸	۶۳	۱۵۰	۳۰	۶۵۱
۱۱ پره	۲۸۵,۵۰۰	۷۸	۶۳	۱۶۲	۳۰	۷۰۹
۱۲ پره	۳۱۳,۸۰۰	۷۸	۶۳	۱۷۳	۳۰	۷۶۵

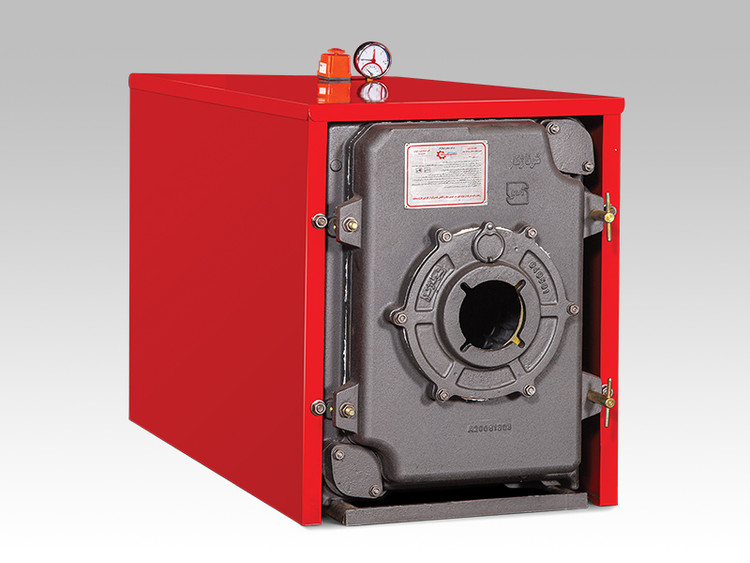

دیگ چدنی شوفاژکار سوپر 400 — دیگ چدنی شوفاژکار سوپر ۴۰۰

ویژگی‌ها دیگ شوفاژکار

حداکثر انتقال حرارت در روند احتراق به دلیل گذر شعله و دود از سه پاس
پره عقب WET – BACK و خنک کاری با آب گردشی
ایجاد توزیع مناسب گردش آب درکلیه پره ها و جلوگیری از اختلاف دما در نقاط مختلف دیگ به واسطه وجود لوله آب پخش کن پلی آمیدی
امکان تعبیه نخ نسوز ( یا خمیر درز گیری ) در فضای بین پره ها جهت دودبندی دیگ
وجود فین های متعدد در سطح داخلی محفظه احتراق و پاس ها جهت افزایش چشمگیر سطوح حرارتی نسبت به دیگ های یکپارچه
سپر حرارتی جهت جلوگیری از برخورد شعله با پره ها
استفاده از چدن آتش خوار با ترکیبی جهت محافظت در برابر خوردگی و شوک حرارتی
ایزولاسیون کامل روپوش جهت به حداقل رساندن روند اتلاف حرارت
شاسی فلزی متناسب با انبساط و انقباض ناشی از تغییرات دما
طراحی بصورت تک پره های قابل مونتاژ در موتورخانه به منظور سهولت حمل و نقل
سهولت سرویس و هزینه تعمیر و نگهداری پایین

جدول اطلاعات فنی دیگ شوفاژکار سوپر ۴۰۰

جنس دیگ شوفاژکار:

جنس دیگ از چدن مخصوص آتشخوار مقاوم در مقابل حرارت، استهلاک، زنگ زدگی و خوردگی در مقابل مواد شیمیایی، شعله، اسیدهای ناشی از گوگرد سوخت و آب بوده و بدلیل جنس یکسان بدنه، خوردگی ترموکوپل (دو فلزی) در این دیگها وجود ندارد. متریال این دیگ ها در مقابل عوامل فوق و کار در نقاط مرطوب هرگز پوسته نکرده و اکسید نمی شود و لایه گرافیت، آن را محافظت می نماید.

کارکرد دیگ شوفاژکار:

دیگ شوفاژکار علاوه بر استفاده در موتورخانه های حرارت مرکزی جهت تولید گرمایش محیط و آب گرم بهداشتی، برای تغذیه ژنراتور چیلر جذبی تک اثره نیز استفاده کرد.

مقاومت بدنه و فشار کاری :

ضخامت بدنه دیگ ۶ میلیمتر بوده و کلیه قسمت های آتشخوار با فین های برجسته جهت فشار کار ۴ بار و ۱۰۵ درجه سانتیگراد حرارت و افزایش سطوح جذب حرارت تقویت شده است. فشار تست هیدرولیک ;دیگ ۸ بار ;و تست مخرب آن ۳۰ بار ;می باشد.

آلودگی بسیار کم :

طراحی عبور سه پاس گازهای حاصل از احتراق بصورت چرخشی در تماس با سطوح مضرس فین دار ، احتراق کامل و جذب مستقیم حرارت در کانال های دیگ و افت تدریجی درجه حرارت شعله ، میزان ;NOX تولیدی توسط مشعل های اتمسفریک را به کمتر از استاندارد مجاز کاهش می دهد.

گارانتی دیگ شوفاژکار سوپر ۴۰۰ :

ده سال ضمانت و خدمات پس از فروش شرکت شوفاژکار
